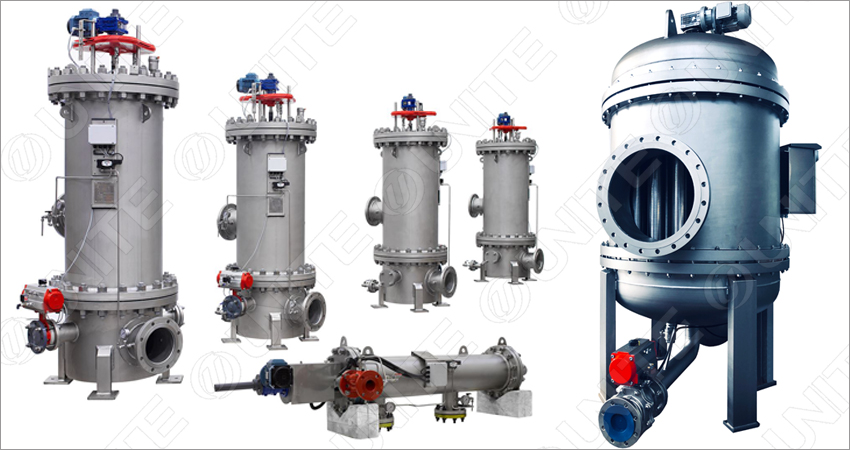

高效反冲式自清洗过滤器

产品描述
设计参数
  •        优耐特U-ZC-XD1/XD2高效反冲式自清洗过滤器适用于过滤高流量、高速度、低粘度流体的颗拉杂质过滤。
           高效反冲式自清洗过滤器为机电一体化产品,具有设计合理、过滤效率高、运行成本低、反冲洗过程中仍能连续过滤等的优点,广泛应用于冶金、化工、电力、油田回注水、船舶压载水、海水利用、环保水处理等领域。



    高效反冲式自清洗过滤器设计特点:



    1.过滤装备采用专利技术的内部机械结构,实现了真正意义上的反冲洗功能,可彻底清除滤网截留的杂质,清洗无死角,排污无衰减,保障了过滤效率和长久的使用寿命;
    2. 最高过滤精度可达5微米;
    3.过滤装备通过自身的检索和应变功能,实现自动反冲洗,可应对不稳定的水质波动,无需人工干预;
    4.可根据不同水源和过滤精度灵活调整反冲洗压差和清洗时间设定值;
    5.反冲洗与排污不断流、不影响出口压力、排污量更小;
    6.反洗周期短。


    工作原理:

           含杂质的流体进入全自动过滤器的底部腔室(1),管路中流体的流速在此处降低,流体继续向上流动,从内往外通过过滤腔内特殊排布且密封的滤芯组件(2),杂质拦截在滤
    芯内表面,经过滤的干净流体向出口(3)流出。
           反冲洗是通过利用管路压力和大气压之间的压差来完成。当压差变送器(6)检测到差压值达到设定值,反冲洗吸吮装置(4)由电机(5)驱动旋转,且排污口(6)打开,此时排污口与大气相通形成压差,滤芯外侧干净的流体对滤芯组件进行反冲洗。反冲洗吸吮装置会根据杂质特性选择滤芯组
    件的停留时间并逐个对过滤腔内的每组滤芯组件进行反冲洗。
           当压差恢复初始值,排污阀关闭,电机停止驱动,过滤器继续过滤,整个过程不断流,且反冲洗水量小,不影响出口压力。该控制系统(7)可DCS远程操控,且反冲洗时间可调。

    江苏优耐特高效反冲式自清洗过滤器流动方式:



    江苏优耐特高效反冲式自清洗过滤器实景图:





    应用领域:



    1、海水淡化;2、油田回注水;3、锅炉回用;4、离子交换预处理;5、循环冷却水;6、船用压载水;7、超滤反渗透预过滤;8、造纸喷咀过滤。



  •



    经济流量(150μm):仅供参考,流量受到液体粘度、过滤精度及洁净度的影响,请与优耐特工程师技术确认
    最高工作温度:需配合耐高温密封圈及密封机构才能达到
    最高工作压力:此为标准工作压力,如需更高工作压力可以定制
    建议清洗压差:0.06Mpa, 仅供参考,因液体与颗粒形态而异
